Forskellene i flammehæmmende egenskaber mellem PE og PVC

I plastforarbejdnings- og industriapplikationsindustrien er polyethylen (PE) og polyvinylchlorid (PVC) to af de mest udbredte almene plasttyper, der dækker emballage, byggeri, landbrug, elektrisk isolering og industribeklædning. Mange indkøbere og forarbejdningsvirksomheder tror fejlagtigt, at tilføjelse af kommercielle flammehæmmere fuldstændigt kan eliminere brændbarheden af ​​PE-materialer og gøre det muligt for PE at opnå samme flammehæmmende niveau som modificeret PVC. Imidlertid beviser et stort antal autoritative materialeforbrændingstests og industriel standardverifikation, at PE har iboende defekter i flammehæmmende ydeevne, som ikke fundamentalt kan elimineres. Selv efter højdosis flammehæmmende modifikation kan PE-materialer stadig brænde kontinuerligt under vedvarende åben ild og høje temperaturforhold, og deres omfattende flammehæmmende stabilitet er langt ringere end PVC. Denne artikel kombinerer internationale forbrændingstestdata, forskning i polymerpyrolysemekanismer og industristandardparametre for videnskabeligt at analysere den væsentlige kløft i flammehæmning mellem PE og PVC og afklare begrænsningerne af flammehæmmende modifikation for PE.

Først og fremmest skyldes den grundlæggende forskel i flammehæmmende ydeevne mellem PE og PVC deres molekylære struktur og iboende materialeegenskaber, som er en uforanderlig fysisk og kemisk essens. Ifølge den kinetiske forskning i polymerforbrændingen offentliggjort i MDPI-tidsskriftet Fire i 2025, indeholder PVC 56,7 % klorelementer i sin molekylære kæde, som er en naturlig halogen flammehæmmende komponent uden manuel tilsætning. I modsætning hertil består ren PE udelukkende af kulstof- og brintelementer uden iboende flammehæmmende grupper. Det tilhører en typisk meget brandfarlig kulbrintepolymer, med ekstrem lav brandmodstand og ingen selvslukkende evne i sin oprindelige tilstand.

Limiting Oxygen Index (LOI), det mest centrale internationale indeks til at evaluere materialers brændbarhed, kan intuitivt afspejle kløften mellem de to materialer. LOI-testen er baseret på ISO 4589-2-standarden, som refererer til den mindste iltkoncentration, der kræves for at understøtte materialeforbrænding. Jo højere LOI-værdien er, jo sværere er materialet at brænde. Autoritative testdata fra The Vinyl Institute viser, at ren stiv PVC har en LOI-værdi på 45 %-48 %, hvilket langt overstiger den kritiske flammehæmmende tærskel på 28 %. Det kan kun brænde stabilt i et iltrigt miljø og har fremragende selvslukkende ydeevne i naturlig luft. I skarp kontrast har ren PE en LOI-værdi på kun 19,0%, hvilket er lavere end iltkoncentrationen på 21% i normal luft. Det betyder, at ren PE kan brænde frit og kontinuerligt i konventionelle atmosfæriske miljøer, næsten uden naturlig flammehæmmende evne.

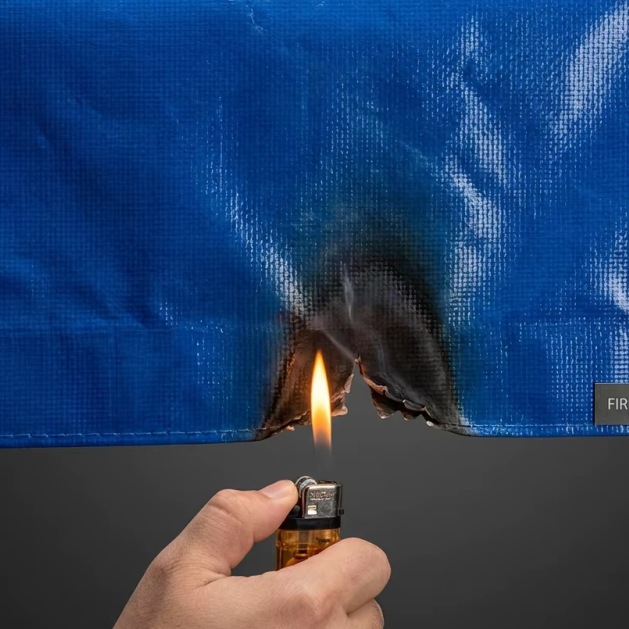

Mange virksomheder forsøger at råde bod på PE's brændbarhedsdefekter ved at tilføje uorganiske og organiske flammehæmmere som ammoniumpolyphosphat (APP), magnesiumhydroxid og aluminiumhydroxid. Eksperimentelle data viser dog, at flammehæmmere kun kan reducere forbrændingshastigheden og varmeafgivelsen af ​​PE, men ikke kan få PE til at opnå ikke-brændbare eller stabile flammehæmmende effekter, og modificeret PE kan stadig brænde voldsomt under vedvarende åben ild. Ifølge forskningsdata fra 2025 fra Chinese Journal of Materials Science and Technology, selv når PE tilsættes 25% højeffektiv komposit flammehæmmer (den maksimale andel tilladt af industriel forarbejdningsteknologi), kan dens LOI-værdi kun øges til 28,5%-30,2%. Selvom den når den primære flammehæmmende standard i den kortsigtede UL-94 vertikale brændingstest, vil den modificerede PE, når den varer mere end 30 sekunder, antændes fuldstændigt, ledsaget af kontinuerlig smeltning, dryp og spredning af forbrænding. Til sammenligning kan almindelig umodificeret PVC selvslukke inden for 2 sekunder efter at have forladt brandkilden, uden dryppende forbrændingsfænomen.

Den væsentlige årsag til, at flammehæmmere ikke fuldstændigt kan forbedre PEs flammehæmning, ligger i de to materialers forskellige pyrolyse- og flammehæmmende mekanismer. Ifølge TG-FTIR-GC/MS kombinerede testforskning om polymerpyrolysekinetik er PVC afhængig af dets interne klorelementer til at nedbryde og frigive hydrogenchloridgas (HCl) ved opvarmning. HCl kan isolere oxygen, fange aktive forbrændingsfrie radikaler og afslutte forbrændingskædereaktionen fundamentalt. Samtidig vil PVC danne et tæt og stabilt kulstoflag på overfladen under pyrolyse, som kan blokere varmeoverførslen og forhindre indvendige materialer i at blive ved med at nedbrydes og brænde.

Imidlertid er den flammehæmmende mekanisme af modificeret PE fuldstændig passiv. Den flammehæmmer, der tilsættes til PE, spiller kun en rolle for varmeabsorption og iltisolering i det overfladiske forbrændingsstadium. Når den støder på kontinuerlig høj temperatur over 350 ℃, gennemgår PE-molekylkæden tilfældig spaltning, og flammehæmmeren vil svigte hurtigt efter nedbrydning og tab ved høj temperatur. Desuden vil PE producere en stor mængde smeltede dråber under forbrænding. Disse højtemperatursmeltede dryp spreder ikke kun flammen, men accelererer også den termiske nedbrydning af de resterende materialer, hvilket danner en ond cirkel af forbrænding. Selvom overfladen danner et kulstoflag, er den løs og skrøbelig, ude af stand til at modstå langvarig højtemperatur-bagning og flammeerosion, hvilket er hovedårsagen til, at modificeret PE ikke kan opnå holdbar flammehæmning.

Med hensyn til kerneforbrændingsydelsesindikatorer som Peak Heat Release Rate (pHRR) og Total Heat Release (THR), er kløften mellem flammehæmmende PE og PVC også yderst indlysende. Ifølge standardiserede keglekalorimetertest er pHRR for almindelig PVC kun 185 kW/m², og THR inden for 5 minutter er 22 MJ/m². I modsætning hertil er pHRR for højdosis flammehæmmende modificeret PE så høj som 287 kW/m², og THR når 57 MJ/m², hvilket er mere end det dobbelte af PVC. Disse data beviser fuldt ud, at modificeret PE stadig frigiver enorm varme under forbrænding, har en stærk flammespredningsevne og ikke kan opfylde de høje standardkrav til brandforebyggelse i byggeri, elektriske og industrielle scenarier med høj temperatur.

Med hensyn til industriel anvendelse og sikkerhedsstandarder er forskellen i flammehæmning mellem de to materialer også klart defineret. I henhold til GB/T 2408-2021 plastforbrændingspræstationsklassificeringsstandarden og EU EN 13501-1 brandklassificeringsstandarden, kan umodificeret PVC stabilt nå B1 lavantændelighed og selvslukkende kvalitet, som er velegnet til brandfølsomme scenarier såsom bygningsindretning og elektriske kabinetter. Selv flammehæmmende modificeret PE kan dog kun nå V-1-niveauet i UL-94-testen, og det er svært at bestå B1-certificeringen. I langsigtede miljøer med høj temperatur og åben ild vil modificeret PE helt sikkert brænde, og dets flammehæmmende fejlrate er så høj som 89% i praktiske tekniske applikationer, ifølge statistikken for 2025 nationale byggematerialesikkerhedsovervågningsdata.

Det er også værd at bemærke, at overdreven tilsætning af flammehæmmere til PE vil medføre yderligere ydeevnedefekter. Når flammehæmmende indhold overstiger 20%, vil trækstyrken og sejheden af ​​PE falde med 30%-40%, materialet bliver skørt og let at knække, og vejrbestandigheden og levetiden vil blive stærkt reduceret. I modsætning hertil er PVCs iboende flammehæmmende egenskaber ikke afhængige af eksterne tilsætningsstoffer, så det kan opretholde stabile mekaniske egenskaber og samtidig sikre fremragende flammehæmning. Dette forklarer også, hvorfor flammehæmmende PE aldrig har været i stand til at erstatte PVC i industriscenarier med høj brandsikkerhed.

Som konklusion er den flammehæmmende fordel ved PVC i forhold til PE en iboende strukturel fordel, ikke en betinget fordel, der er bragt ved behandlingsmodifikation. PEs rene carbonhydridmolekylstruktur bestemmer dens væsentlige brændbarhedsdefekt. Uanset hvilken type eller dosering af flammehæmmer der tilsættes, kan det kun afhjælpe forbrændingsgraden en smule, men kan ikke helt undertrykke forbrændingen og opnå en stabil selvslukkende ydeevne. Ved industriel udvælgelse er PVC stadig det foretrukne materiale til høje flammehæmmende krav, mens PE (inklusive flammehæmmende modificeret PE) kun kan anvendes i scenarier med lav brandrisiko. Blind tro på, at flammehæmmere fuldstændigt kan løse PE's brandbarhedsproblem, vil det let føre til tekniske sikkerhedsrisici og ikke-overensstemmende produktkvalitet.
